کنسول 90 درجه توزیع کابل بخشی جدایی ناپذیر از سیستم های توزیع برق است. این قطعات برای پشتیبانی از هادی ها و عایق ها طراحی شده اند و از پایداری و قابلیت اطمینان خطوط برق اطمیحنان حاصل می کنند. دوام و نصب مناسب آنها برای عملکرد ایمن و کارآمد شبکه های برق ضروری است.
همانطور که می دانید مجموعه ایمن کابل ارائه دهنده برترین انواع کنسول 90 درجه با مناسب ترین قیمت ها می باشد.
در این مقاله، مشخصات، مواد و ملاحظات طراحی کنسول 90 درجه توزیع کابل را بررسی خواهیم کرد.
هدف و نقش کنسول 90 درجه
عملکرد اصلی بازوی متقاطع توزیع کابل عبارت است از:
هادی های الکتریکی و عایق های آنها را پشتیبانی کنید.
فاصله ایمن بین هادی ها را برای جلوگیری از خطاهای الکتریکی حفظ کنید.
ایجاد ثبات در زیرساخت کلی توزیع برق.

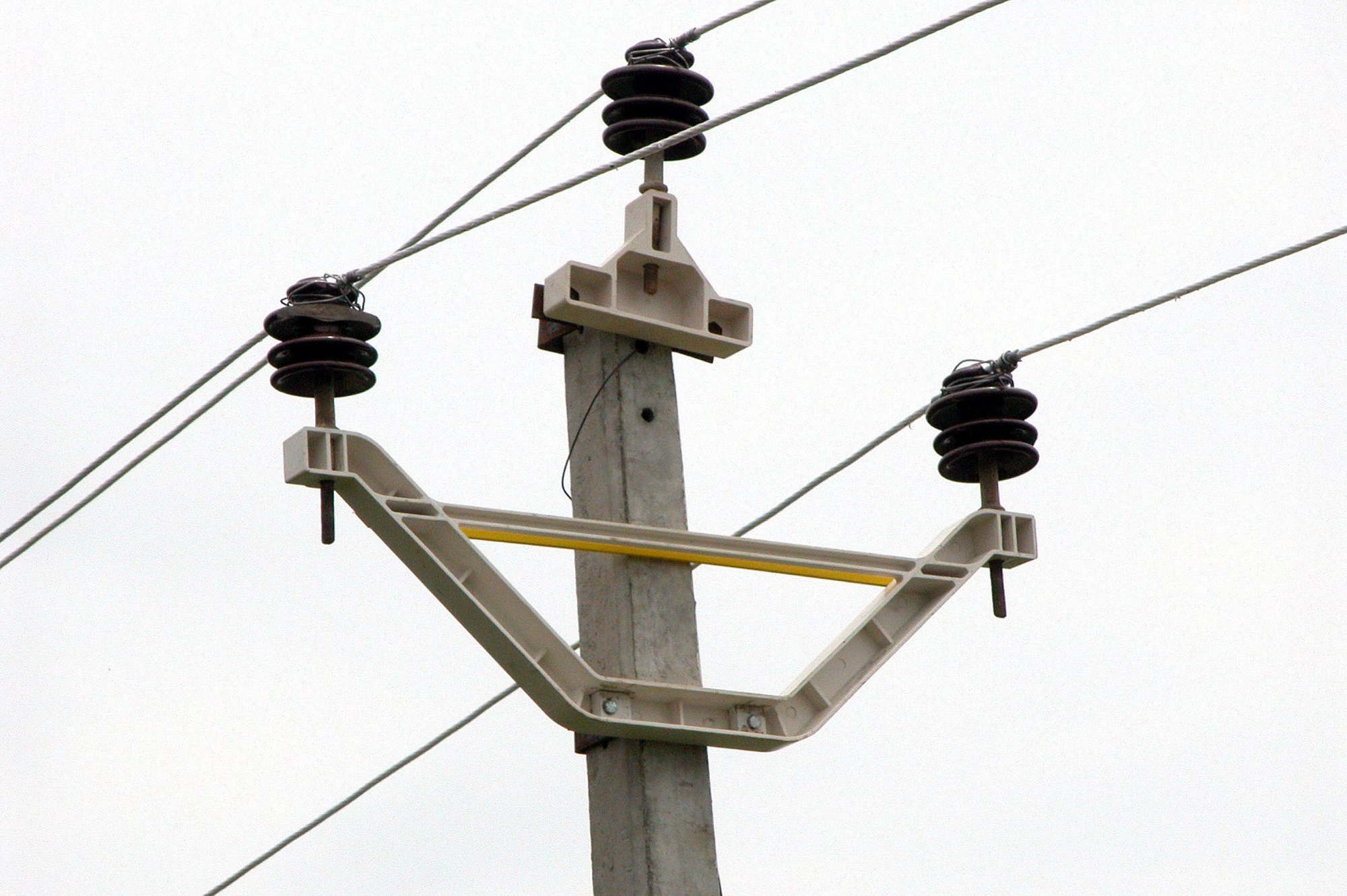

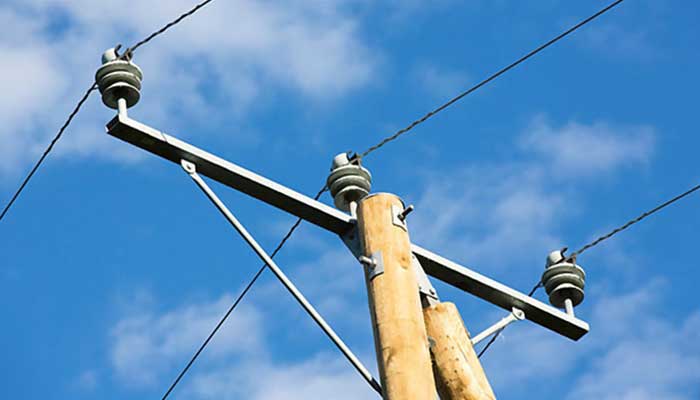

کنسول 90 درجه به صورت افقی بر روی تیرهای برق نصب می شوند و برای مقاومت در برابر وزن هادی ها، عوامل محیطی و تنش های مکانیکی طراحی شده اند.
مشخصات متریال کنسول 90 درجه
انتخاب مواد برای کنسول 90 درجه بستگی به شرایط محیطی، نیازهای بار و انتظارات طول عمر دارد. مواد متداول عبارتند از:
فولاد:
قوی و بادوام.
اغلب برای مقاومت در برابر خوردگی گالوانیزه می شود.
مناسب برای محیط های پر استرس
معمولا در کاربردهای سنگین استفاده می شود.
چوب:
به طور سنتی در توزیع برق استفاده می شود.
سبک وزن و نصب آسان.
تحت فشار برای مقاومت در برابر پوسیدگی و حشرات.
ایده آل برای شرایط بار متوسط.
مواد کامپوزیت (پلیمر تقویت شده با الیاف – FRP):
سبک و مقاوم در برابر خوردگی.
غیر رسانا، افزایش ایمنی.
مقاوم در برابر اشعه ماوراء بنفش و مواد شیمیایی.
در محیط های ساحلی یا شیمیایی تهاجمی ترجیح داده می شود
ویژگی های کلیدی طراحی
کنسول 90 درجه توزیع کابل برای برآوردن معیارهای عملکرد خاص طراحی شده اند. در اینجا برخی از مشخصات مهم وجود دارد:
ابعاد:
طول: بسته به تعداد و فاصله هادی ها معمولاً از 1.5 متر تا 4 متر متغیر است.
مقطع: برای متعادل کردن قدرت و وزن، معمولاً مستطیلی یا مربعی طراحی شده است.
ظرفیت تحمل بار:
باید بارهای عمودی از هادی ها و عایق ها را تحمل کند.
برای باد، یخ و بارهای مکانیکی اضافی طراحی شده است.
پوشش:
کنسول 90 درجه فولادی برای محافظت در برابر خوردگی گالوانیزه یا با پوشش پودری هستند.
بازوهای ضربدری چوبی برای اطمینان از طول عمر با مواد نگهدارنده درمان می شوند.
الگوهای حفاری:
سوراخ هایی از قبل برای قرار دادن پیچ ها، براکت ها و عایق ها ایجاد شده است.
الگوهای قابل تنظیم برای برنامه های خاص.
عایق برق:
کنسول 90 درجه کامپوزیت عایق ذاتی را فراهم می کنند و ایمنی را افزایش می دهند.
فولاد و چوب برای جلوگیری از هدایت الکتریکی نیاز به عایق های اضافی دارند.
مقاومت محیطی:
مواد و پوشش ها باید در برابر دماهای شدید، قرار گرفتن در معرض UV، رطوبت و عوامل شیمیایی مقاومت کنند.
استانداردها و گواهینامه ها
کنسول 90 درجه برای اطمینان از قابلیت اطمینان و ایمنی باید با استانداردهای صنعتی مطابقت داشته باشند. استانداردهای رایج عبارتند از:
استانداردهای ASTM: حاکم بر کیفیت مواد و خواص مکانیکی.
استانداردهای IEEE: پوشش دهنده ترخیص الکتریکی و الزامات ایمنی.
گواهینامه های ISO: تضمین کنترل کیفیت و ثبات تولید.
ملاحظات نصب
نصب مناسب برای عملکرد کنسول 90 درجه توزیع کابل بسیار مهم است. عوامل کلیدی عبارتند از:
تراز: اطمینان از تراز بودن بازوی متقاطع و محکم بودن مناسب روی تیر برق.
فاصله: حفظ فاصله کافی بین هادی ها برای جلوگیری از خطاهای الکتریکی.
گشتاور سفت کردن: استفاده از گشتاور صحیح برای پیچ و مهره ها برای جلوگیری از سفت شدن یا شل شدن بیش از حد.
بازرسی: بررسی های منظم برای نشانه های سایش، خوردگی، یا استرس مکانیکی
کاربرد کنسول 90 درجه
کنسول 90 درجه توزیع کابل در موارد زیر استفاده می شود:
خطوط برق هوایی برای توزیع مسکونی و تجاری.
خطوط انتقال در سیستم های فشار قوی
شبکه های مخابراتی برای پشتیبانی کابل و فیبر نوری.
نکات مهم در نگهداری کنسول 90 درجه
برای اطمینان از عمر طولانی، کنسول 90 درجه نیاز به تعمیر و نگهداری منظم دارند:
بازرسی: بررسی برای ترک، خوردگی یا سایش.
تمیز کردن: از بین بردن زباله ها و آلودگی ها.
رنگ آمیزی مجدد یا پوشش مجدد: حفظ لایه های محافظ برای مقاومت در برابر عوامل محیطی.
نتیجه گیری
کنسول 90 درجه توزیع کابل نقش اساسی در پایداری و کارایی شبکه های توزیع برق دارند. درک مشخصات، مواد و الزامات نصب آنها برای انتخاب بازوی متقاطع مناسب برای برنامه شما بسیار مهم است. با رعایت استانداردهای صنعت و اطمینان از نگهداری مناسب، کنسول 90 درجه می توانند عملکرد قابل اعتماد و دوام طولانی مدت را حتی در چالش برانگیزترین محیط ها ارائه دهند.
